Série CPL

Torres de Resfriamento de Água

Série CPL

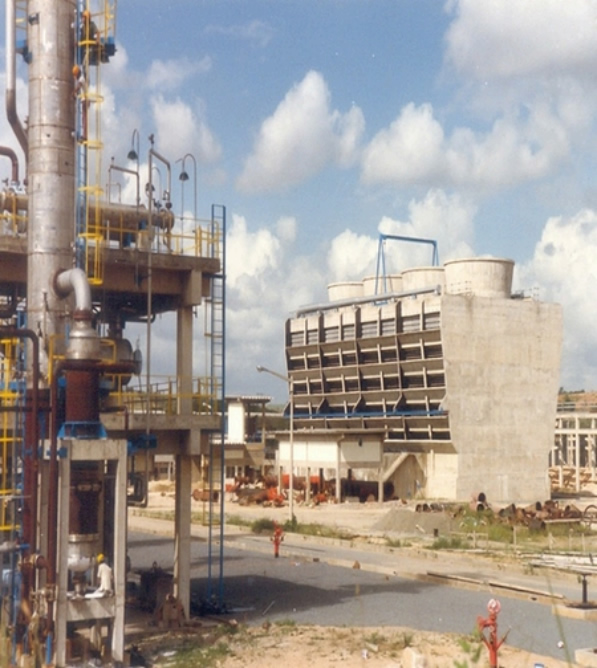

As torres da série CPL, normalmente são multicelulares, totalmente
construídas em concreto armado pelo cliente, sob projeto civil e
responsabilidade da ALPINA.

São economicamente viáveis em projetos de Torres de Resfriamento
para vazões de água acima de 350 m³/hora por célula.

Os projetos podem ser concebidos utilizando a estratégia de fluxos
de água e de ar tanto em CONTRACORRENTE como em CORRENTE
CRUZADA.

A ALPINA disponibiliza diversos tipos de enchimentos de contato, que
variam em geometria e materiais, que podem ser aplicados a série
de torres CPL.

Estes são aplicáveis a depender da qualidade da água e da
temperatura, bem como de outras propriedades que também
podem ser requisitos que definem o tipo de enchimento.

Os enchimentos de contato para serem utilizado em processo de água industrial limpa são os do tipo filme ou tipo grades de respingos,
já para águas poluídas são os do tipo barras de respingos.

Os eliminadores de gotas, para a retenção das gotas que são arrastadas pelo fluxo de ar, são disponibilizadas em dois modelos:

Tipo onda dupla: de altíssima eficiência, fabricados de perfis
extrudados de PVC auto extinguível e montados com
espaçadores mecânicos de polipropileno.

Tipo onda simples: fabricado de polipropileno injetado,
adequados para temperaturas mais altas, até 75ºC em
operação contínua, com espaçadores incorporados.

Os difusores de ar, são normalmente fornecidos em Poliéster Reforçado com Fibra de Vidro (PRFV), porém, alternativamente podem ser
fabricados de concreto.

A movimentação do ar é feita por ventiladores fabricados pela ALPINA, cujas pás são fabricadas de PRFV, em perfis tipo “airfoil” e os cubos
fabricados de chapas de aço carbono protegidos por revestimento a base de epóxi.

Os motores elétricos são de alto rendimento, fornecidos nas tensões especificadas pelos usuários, totalmente fechados com ventilação
externa e com proteção IPW-55.

Os redutores de velocidade são de eixos de engrenagens em paralelos para potencias até 130 kW e ortogonais para potenciais maiores.
Normalmente com lubrificação por salpico.

A estruturas secundárias internas, são de perfis extrudados de PRFV ou aço carbono com proteção anticorrosiva.

TORRES COM FLUXOS DE ÁGUA E AR EM CONTRACORRENTE

As Torres de Resfriamento em “contracorrente” são
multicelulares, com aspiração mecânica ou insuflamento e
operam com fluxos de água e ar em contracorrente.

A construção da carcaça desse tipo de torre é mais simples e de custo menor que a construção da carcaça da torre tipo corrente cruzada.

TORRES COM FLUXOS DE ÁGUA E AR EM CORRENTE CRUZADA

As Torres de Resfriamento em “corrente cruzada” também são
multicelulares, com aspiração mecânica, porém, com fluxos de
água e ar em corrente cruzada.

As carcaças desse tipo de torre, proporcionam uma maior
facilidade de limpeza e manutenção.
